Lokdecoder- Bauanleitung
Hier die Bauanleitung für einen Lokdecoder mit folgenden Eigenschaften:
- 16 kHz Motorausgang
- 3 Schaltausgänge (Licht und F1)
- belastbar bis ca. 5A
- einfach zu bauen
- keinen Lastausgleich, aber recht "steifer" Motorausgang
- ca. 58 x 28 x 17 mm groß
- zuverlässig

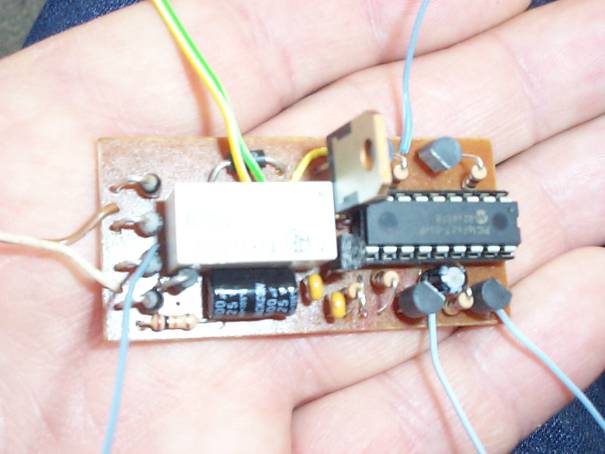

So sieht er aus:
Den großen Transistor kann man abwinkeln, dann passt das Ganze sogar in einen Stainz- Kessel auf das Bleigewicht.
Das Herzstück des Decoders ist ein PIC- Microcontroller 16F627, der natürlich noch ein Programm benötigt:
Download dec627.hex
Die Einstellungen zum programmieren sind:
- Oscillator : INTRC I/O
- Watchdog Timer: OFF
- Power Up Timer: ON
- Cod Protect : OFF
- Brown Out Detect: Enabled
- Master Clear : Disabled
- Low Voltage Prog: Disabled
- Data EE Protect : Disabled
Wer keine Möglichkeit zum PIC- programmieren hat, kann sich bei mir per E- Mail melden.

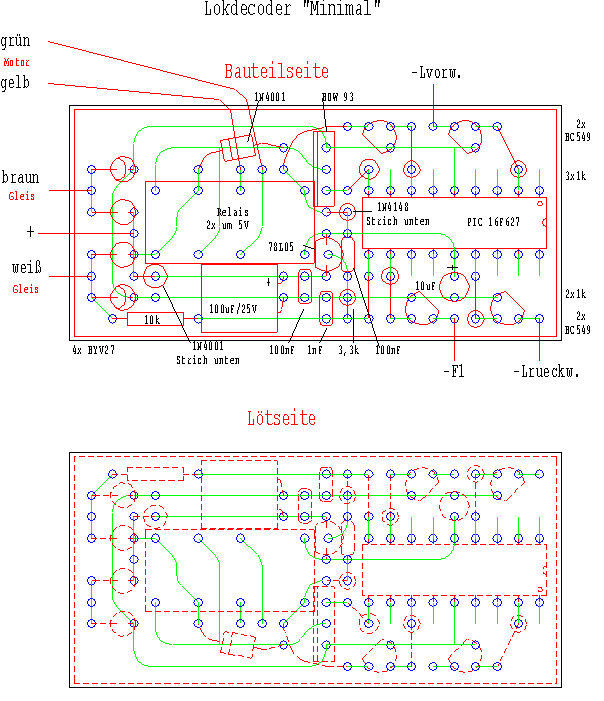

Hier jetzt die Hardware:
Wenn jemand die Möglichkeit hat, die Platine zu fräsen, hier die DXF- Datei dafür:
Download decod12.DXF
Viel Erfolg beim Nachbauen! Wenn es Probleme gibt: E- Mail!
