Weichenantrieb für innen
Hier ein preiswerter Eigenbau- Weichenantrieb für Module und Innenanlagen. Dazu braucht man
hauptsächlich:
- einen Kasettenrecorder- Motor aus dem Restpostenangebot
- eine Riemenscheibe aus dem Stabilbaukasten
- etwas Platinenmaterial
- ein kleines Gummiband
- ein bichen Messing
- bei Bedarf einen Microschalter
Und so gehts:

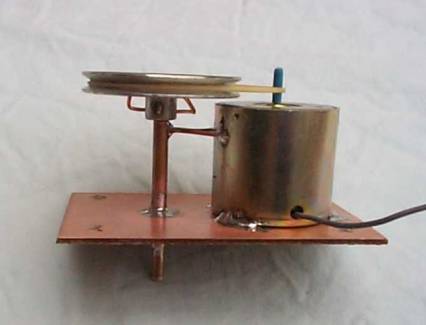

Auf eine Grundplatte wird der Motor befestigt und ein Lager für eine Welle mit einer Riemenscheibe
angebaut. Die Welle muss durch die Grundplatte nach "unten" ragen, das Ganze wird nachher
überkopf angebaut und die Welle muss durch die Modulplatte schauen.
Die Motorwelle besser mit einem Stück Kabelisolierung vergrößern (Erfahrung).
Motorwelle und Riemenscheibe mit einem geeigneten Treibriemen (Gummiband) verbinden, schon ist die
Basisausführung fertig.
wer eine Polarisierung oder eine Rückmeldung benötigt, kann an die Riemenscheibe einen Nocken
und an die Grundplatte einen Microschalter anbringen.

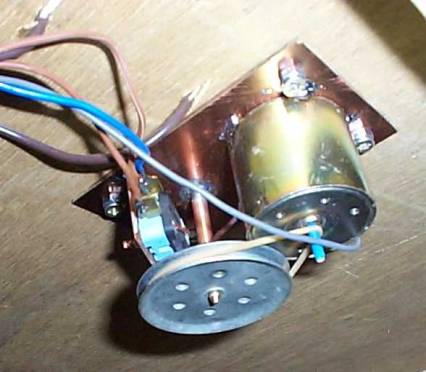

Dann kann diese Einheit unter die Modulplatte geschraubt werden:

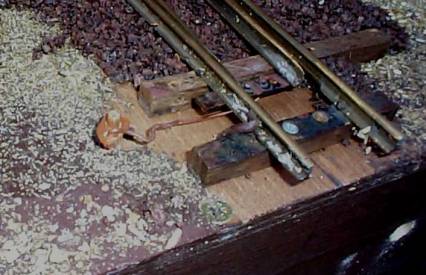

Auf der Moduloberseite muss auf die Welle noch ein geeigneter Hebel gebaut werden (möglichst
abnehmbar). Ich habe einen aus einem Stück Platinenmaterial und einer Elektro- Dosenklemme gebaut.
Jetzt noch eine Verbindungsstange zur Weichenzunge aus Draht und ein bischen justieren, fertig!
Wenn man das Ganze so hinfummelt, dass die Welle etwa eine Bewegung von 90 Grad macht, können
Fortgeschrittene hier noch eine Weichenlaterne draufbauen!
Mit etwa 5V (oder entsprechender Reduzierung durch einen Widerstand) betrieben, wird die Weiche mit
mäßiger Geschwindigkeit vorbildgerecht gestellt.
